Die Haus-Bus Komponenten kommunizieren über einen RS485 Bus, der alle Teilnehmer verbindet und dessen 4 Leitungen (VCC, GND, BUS A, BUS B) durch das ganze Haus gezogen werden können.
Auch eine sternförmige Verkabelung ist problemlos möglich. Mit unserem Unterputz IO Modul können zudem auch Fremdkomponenten wie den GIRA SPS Taster integriert werden.
Die folgende Grafik zeigt zwei mögliche Optionen, die Haus-Bus Komponenten an den Loxone Miniserver anzubinden:
Bild Anklicken zum Vergrößern |
|
Bei Option A kommuniziert der Miniserver mit den Haus-Bus Komponenten per LAN, so dass keine weitere Extension notwendig ist. Für diese Variante wird ein beliebiges Haus-Bus Modul mit LAN Interface benötigt.
Bei Option B wird die Loxone RS485 Extension verwendet, um direkt per RS485 mit den Haus-Bus Komponenten zu kommunizieren. Der Vorteil dieser Variante besteht darin, dass keine fest eingestellte IP wie beim Brückenmodul notwendig ist.
Die Busleitung kann bis zu 1200m lang werden und wird einfach an jeden Teilnehmer angeschlossen. Es ist also nicht notwendig ein Kabel pro Teilnehmer zur Zentrale zu legen. Es ist aber ebenfalls möglich, mehrere Sternleitungen zu verlegen und in der Zentrale zu verbinden. Bei langen Leitungen wird empfohlen VCC und GND zu doppeln um Spannungseinbrüche zu vermeiden.
An diesen Bus angeschlossene Haus-Bus Multitaster stellen sofort den vollen Funktionsumfang der Taster im Miniserver zur Verfügung. 6 x Tasten, 6 x dimmbare LEDS, Temperatur, Helligkeit, Luftfeuchtigkeit. Zusätzlich können an die Taster Bewegungs- oder Präsenzmelder oder Fensterkontakte angeschlossen werden.
Mit Hilfe des Haus-Bus IO Moduls können auch Fremdkomponenten wie die GIRA SPS Taster mitsamt LED Statusanzeige und Hintergrundbeleuchtung angebunden werden. Auch DS18B20 Temperatursensoren können an das Modul angeschlossen werden.
|
Diese Lösung ist besonders flexibel und spart sehr viel Verkabelungsaufwand und Kosten!
Infos bei Verwendung einer Loxone RS485 Extension
 | Wird die Loxone RS485 Extension verwendet, können die notwendigen Vorlagen zum Import im Miniserver mit unseren Konfigurationstool (s.u.) erstellt oder alternativ auch ganz einfach unter folgendem Link generiert und runtergelanden werden: Vorlagen generieren |

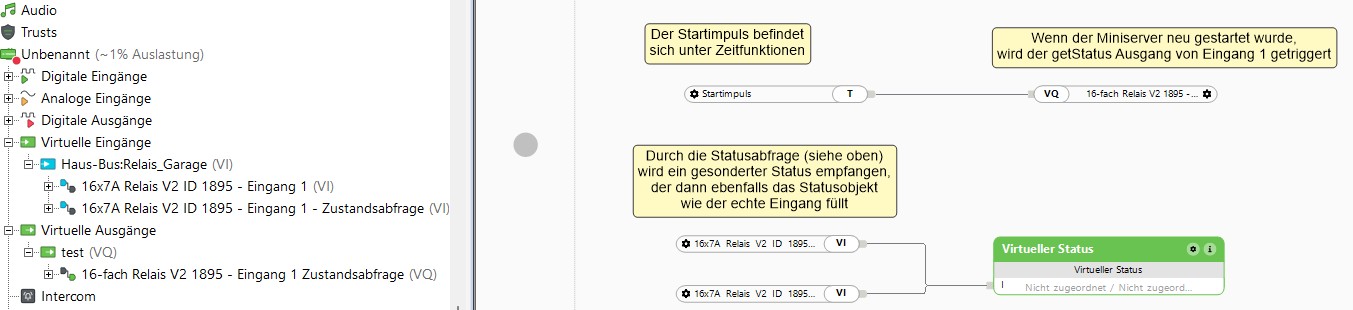

| Bitte steuern Sie nach dem Import der Vorlagen einmalig einen beliebigen Ausgang unseres Moduls an, damit dies die RS485 Extension erkennt. |
Die Haus-Bus Komponenten können nahtlos in ein Loxone System integriert werden. Sogar völlig ohne zusätzliche Extension.
Sie benötigen lediglich irgend ein Haus-Bus Modul mit LAN Schnittstelle, wie z.b. ein Relaismodul, Rollomodul, Dimmer oder
das Brückenmodul. Auf Wunsch ist es aber auch möglich die Loxone RS485 Extension zu verwenden.
Die Möglichkeiten der Integration werden im folgenden Kapitel genau beschrieben. Im Miniserver muss dabei nichts konfiguriert werden.
Durch das Haus-Bus Homeserver Tool werden einfach Vorlagen generiert, die anschließend im Miniserver importiert werden.
