Mit diesem kleinen Erweiterungsmodul kann ein beliebiges Haus-Bus Modul mit LAN Schnittstelle (z.b. 16-fach Relaismodul, 12-fach Relaismodul) um einen voll funktionsfähigen Modbus erweitert werden. Während andere Hersteller dafür eine extra Extension verkaufen, können Sie bei Haus-Bus diese wertvolle Funktion einfach günstig hinzufügen. Es gibt sehr viele Geräte, die per Modbus RTU anbieten Informationen auszulesen oder zu schreiben und das Gerät zu steuern. (Z.b. diverse Stromzähler, PV Wechselrichter, Heizungs- oder Lüftungssteuerungen). Das Modbus Erweiterungsmodul wird einfach an zwei der bestehenden Digitaleingänge des Haus-Bus Moduls angeschlossen und bietet ausgangsseitig die nötigen RS485 Klemmen für Modbus A und B. Anschließend kann der Modbus per Modbus TCP abgefragt werden (z.b. in Homeassistant oder Loxone). Selbst an Systeme, die keine native Unterstützung von Modbus TCP anbieten, können Werte gesendet werden, indem die gewünschten Register mit dem Haus-Bus Konfigurationstool eingestellt werden. Bitte beachten Sie, dass die vorhandenen Register, sowie die modulspezifischen Datentypen aus dem Datenblatt des jeweiligen Gerätes entnommen werden müssen. Die grundlegende Konfiguration wird wie immer im Video (s.u.) erklärt und wir versuchen für die unterstützen Systeme nach und nach Templates für gängige Systeme abzulegen.


Preise im Shop anzeigen

Die Einbindung in die verschienenen Smarthome Systeme ist sehr einfach und wird jeweils in einer individuellen Anleitung beschrieben.
Klicken Sie einfach auf Ihr System, um zur Anleitung zu gelangen:

	Kleines Modbus RTU Erweiterungsmodul

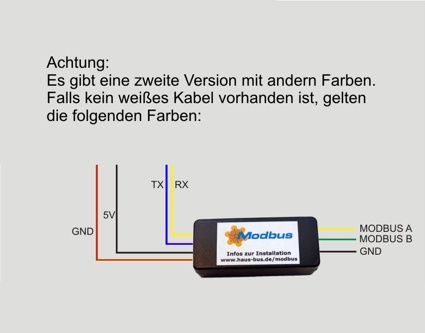

	Eingangsseite Anschlüsse: VCC (5V s.u.), GND, RX, TX
	Ausgangsseitige Anschlüsse: Modbus A, Modbus B, GND
	Modbus Verbindungsdaten einstellbar: Baudrate: 9600 bis 115200, Datenbits/Parity/Stopbits: 8N1, 8E1, 801
	Spannungsversorgung 5V vom Haus-Bus Modul (Klemme Hilfsspannung)
	Anschließbar an ein Haus-Bus Modul mit Lanschnittstelle (Zwei Eingänge müssen für Modbus umgebaut werden)
	Optische Statusanzeige: Status-LEDs RX,TX
	ABS-Gehäuse 60 mm x 25 mm x 15 mm (B x T x H)

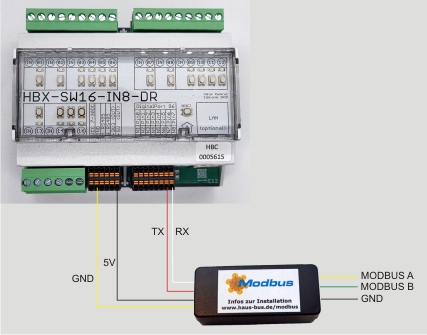

Das folgende Bild zeigt den Anschluss des Haus-Bus Erweiterungsmoduls für Modbus an einem 16-fach Relaismodul. Bei diesem Modul werden typischerweise die Eingänge IN7 und IN8 für Modbus umgebaut. Dort werden vom Modbusmodul Tx und Rx angeschlossen. Des Weitern braucht das Modbusmodul eine 5V Spannungsversorgung, welche bequem ebenfalls vom den Klemmen für Hilfsspannungen (5V) direkt am Modul abgegriffen werden können. Ausgangsseitig findet man dann Klemmen für Modbus A und B, sowie GND, welche mit dem auszulesenden bzw. zu steuernden Gerät verbunden werden müssen.

Im Video wird die Einbindung in Homeassistant konkret gezeigt. Hier einmal die Kurzfassung:

	Die hier verlinkte modbus.yaml ins Homassistant Verzeichnis kopieren, wo auch die configuration.yaml zu finden ist.
	modbus.yaml editieren und die IP vom Haus-Bus Modul eintragen, an dem das Modbus Erweiterungsmodul angeschlossen ist
	Unter sensors die auszulesenden Informationen aus dem Datenblatt ihrers Moduls eintragen
	In der configuration.yaml diese Datei includen per Eintrag: modbus: !include modbus.yaml
	Nach dem Neustart vom Homeassistant sollte die Modbus Funktion autmatisch in der Oberfläche auftauchen

Im Video wird die Einbindung in Loxone konkret gezeigt. Hier einmal die Kurzfassung:

	In Loxone Config auf Netzwerkperipherie klicken und oben im Menü -> "Netzwerkgerät einfügen" -> "Modbusserver" wählen
	Dann bei den Eigenschaften des gerade eingefügten Modbusserver bei "Adresse" die IP vom Haus-Bus Modul eintragen, wo die Modbuserweiterung angeschlossen ist, gefolgt vom Port 502 -> z.b. 192.169.178.133:502
	Dann den eingefügten Modbusserver anklicken und dann oben im Menü -> "Modbus Gerät einfügen" -> Geräteadresse anpassen, falls nicht 1
	Dann das eingefügten Modbus Gerät anklicken und oben im Menü -> "Analogsensor einfügen"

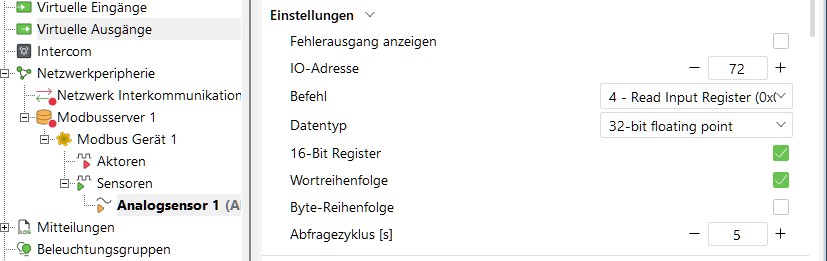

	Hier müssen nun die korrekten Einstellungen gemäß Datenblatt ihrer auszulesenden Geräts eingestellt werden: Beispiel im die aktuelle Leistung in Watt von einem SDM72D-M-2 Stromzähler auszulesen: Bitte beachten, dass neben der gewünschten Registeradresse auch der Datentyp (Hier 32-bit floating point), die Registerbreite (hier 16-bit Register) und die Ausrichtung der Datentypen (Wortreihenfolge: Hier höherwertiges Byte zuerst "BigEndian") passend konfiguriert werden müssen.
