  Entwicklerset - Intelligenter Multitaster mit Mikrocontroller

Programmierbarer Multitaster für Entwickler

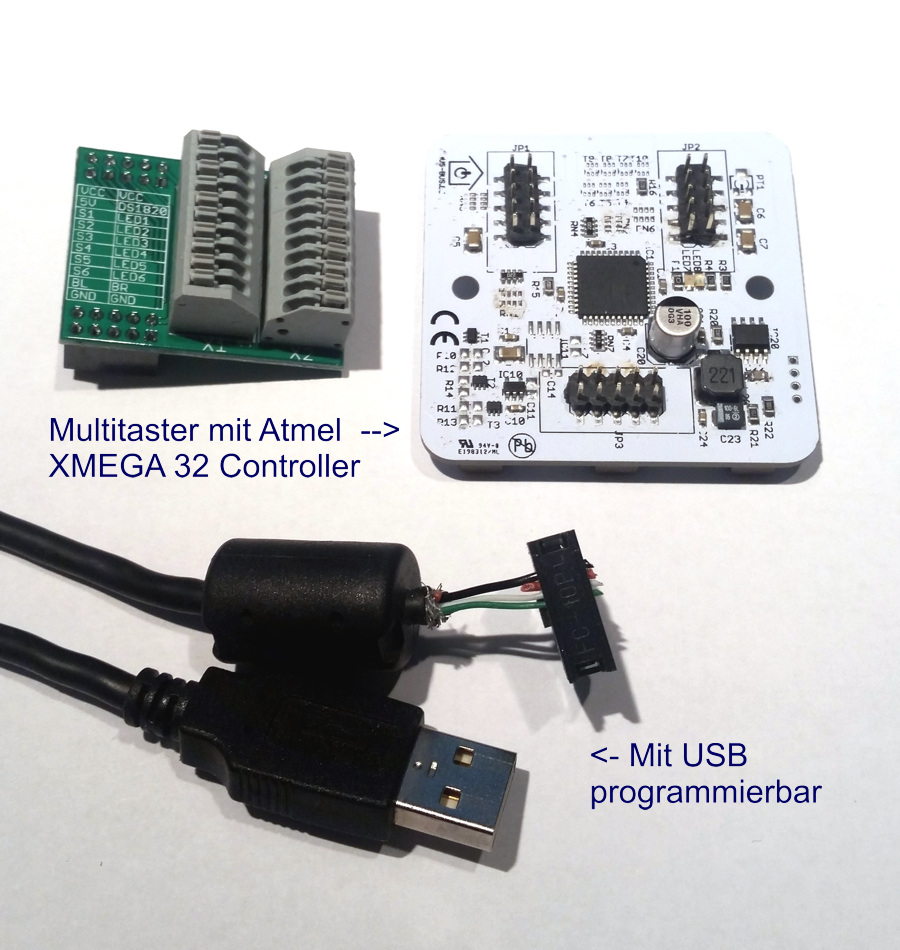

Bei dieser Spezialversion handelt es sich um einen 6-fach Multitaster, der mit einem Atmel XMEGA32 Mikrocontroller bestückt ist und dessen Firmware als OpenSource Projekt für alle Entwickler zur Verfügung gestellt wird. So ist es möglich die Taster in beliebige Umgebungen einzubinden und eigene Protokolle zu implementieren. Im Gegensatz zu der Standardelektronik, kann diese Variante per BUS angebunden werden und die einzelenen Tasten, LEDs, der optionale Helligkeitssensor oder Temperatursensor nicht per Einzeladern verkabelt werden. Zudem können die LEDs gedimmt werden, blinken und zudem beliebig weitere Sensoren angeschlossen werden, da diverse freie IOs des Controllers auf die Pfostenstecker rausgelegt sind.

Programmieren kann man den Controller einfach per USB Kabel und dem kostenlosen Atmel Studio (Howto siehe unten). Das USB Kabel kann entweder selbst erstellt oder im Shop mitbestellt werden.

  • HOWTO: Eigene Firmware erstellen
  • HOWTO: Eigene Firmware laden
  • HOWTO: USB Kabel selbst bauen


  • Bestellung
    Zur Bestellung des Tasters mit Mikrocontroller bitte normal in den Shop gehen und dann wählen:
    Multitaster -> 6-fach -> Rahmen und Farbe auswählen -> Elektronik 6-fach mit Mikrocontroller.

    Das USB Kabel zum Programmieren des Tasters, sowie die WAGO Aufsteckklemme können ebenfalls im Shop bestellt unter ´Zubehör´.
